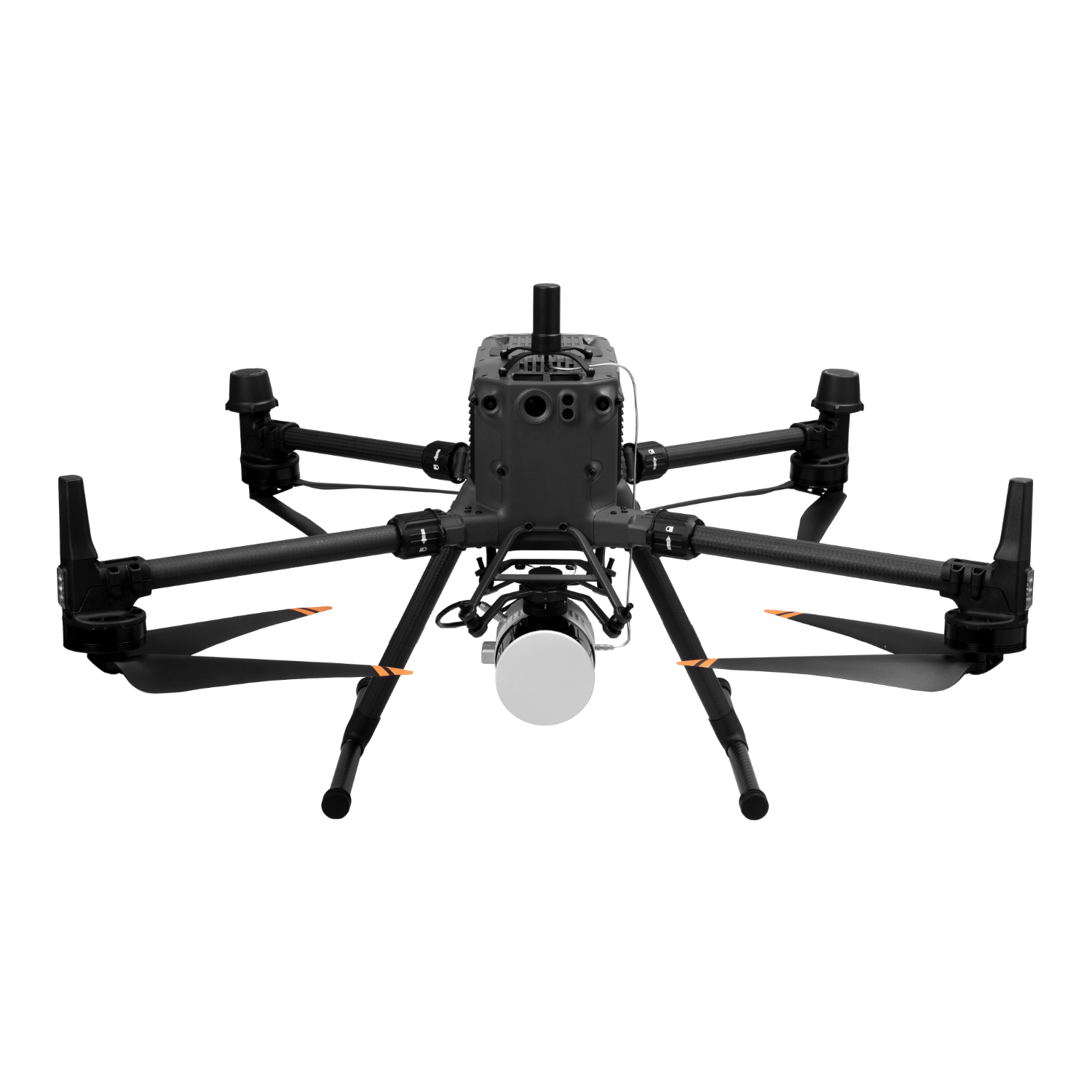

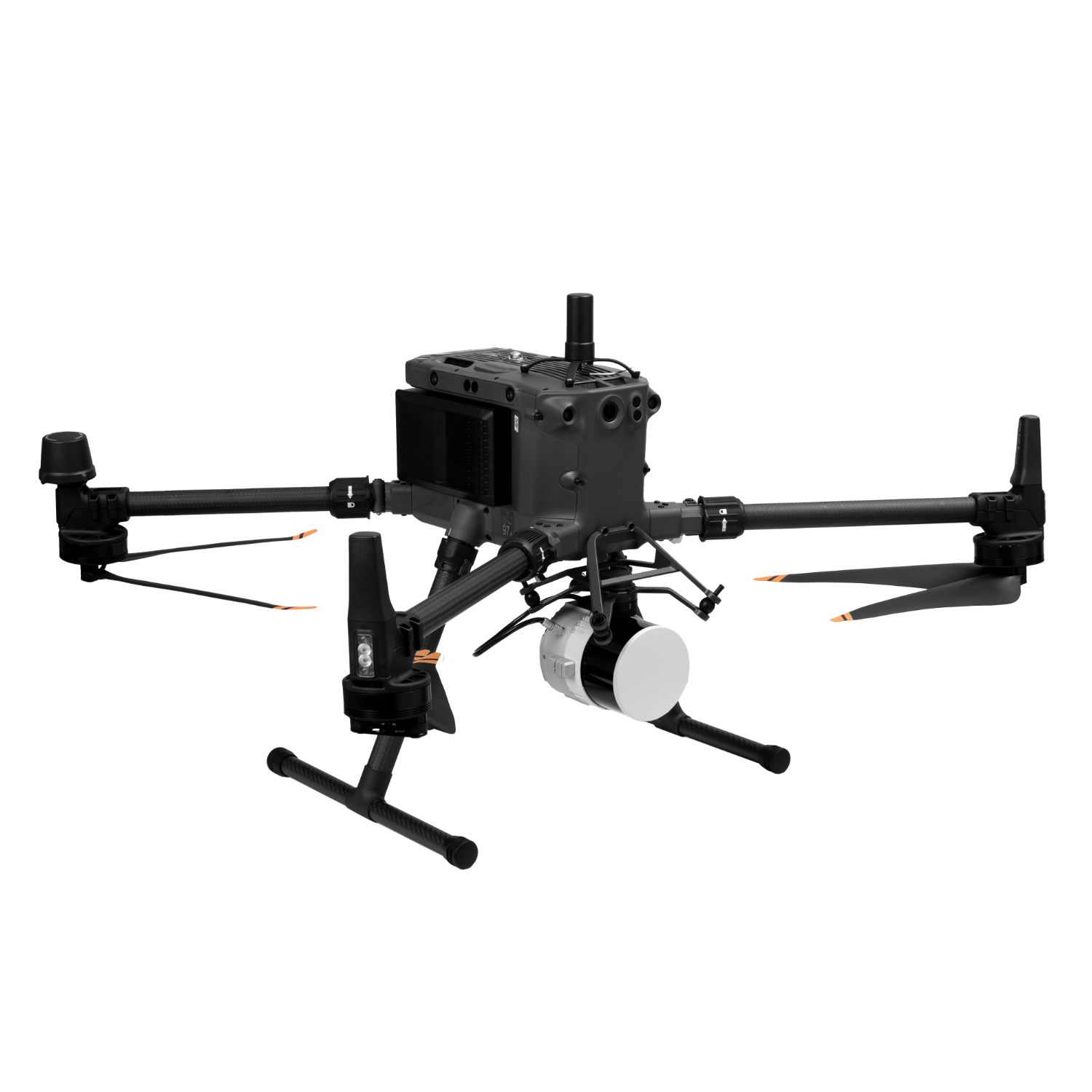

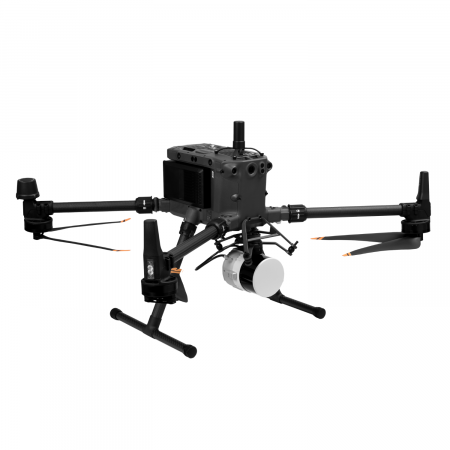

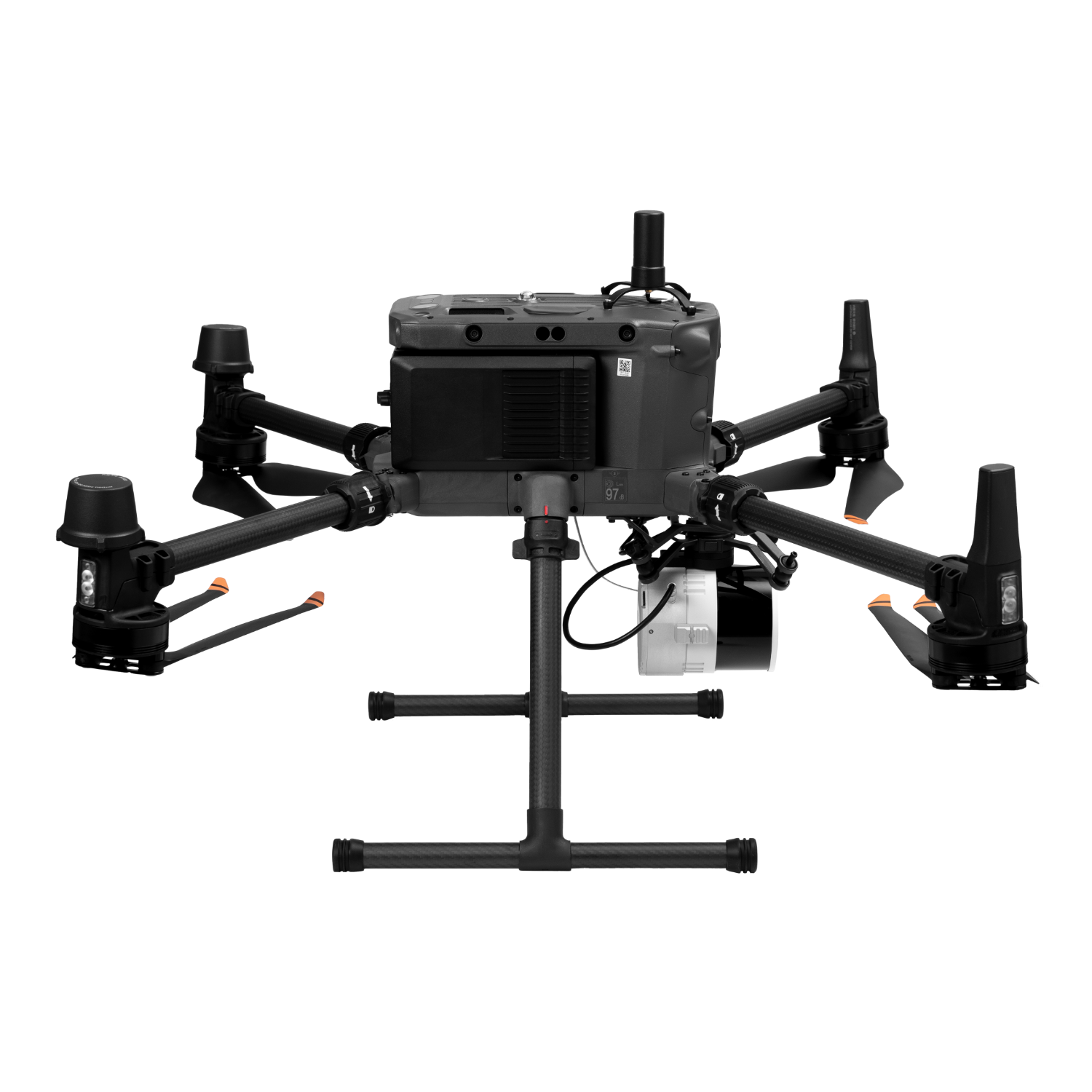

Комплекс лазерного сканирования TOPODRONE 200+ + DJI Matrice 350 RTK

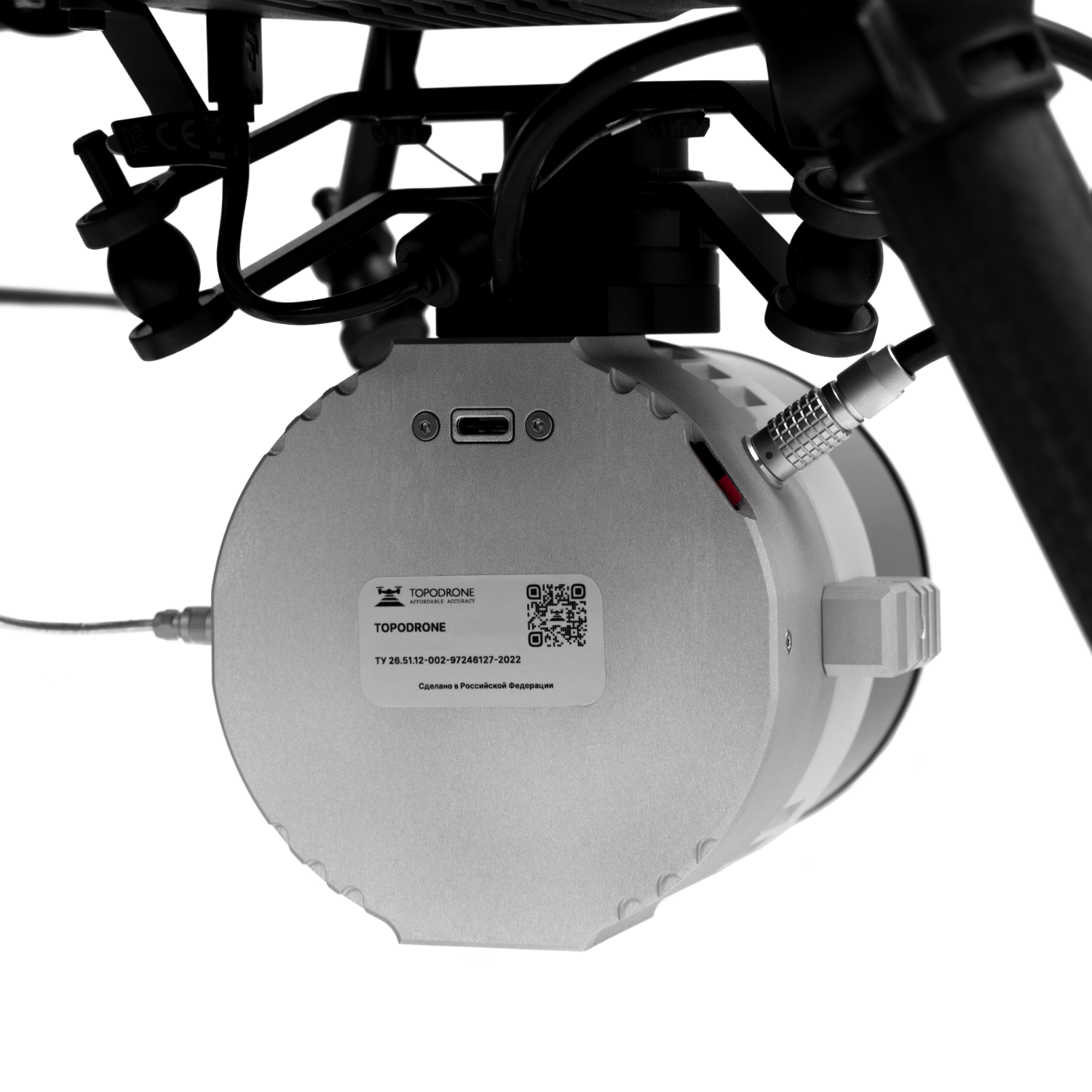

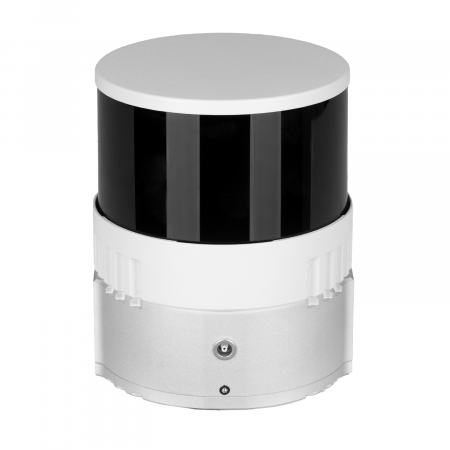

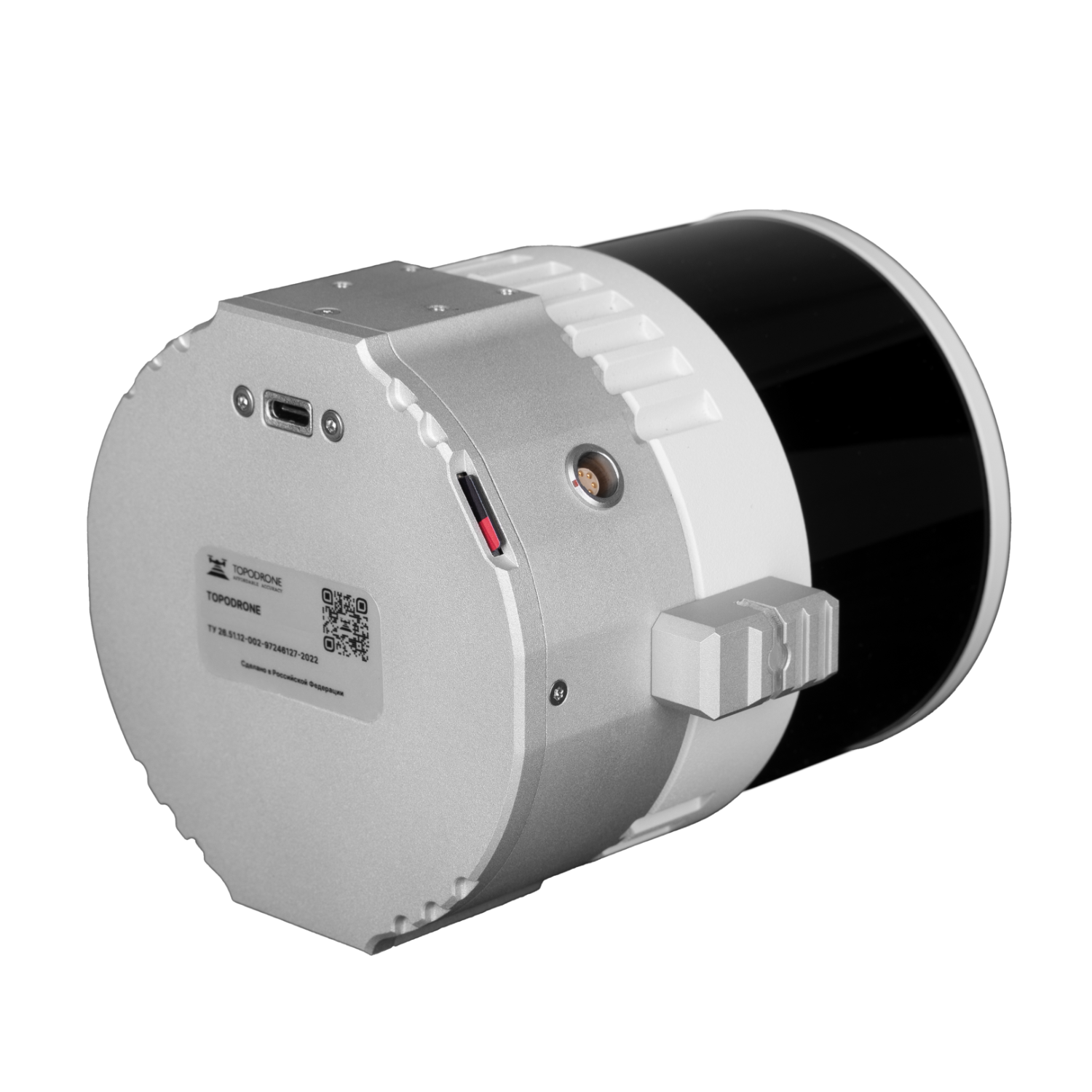

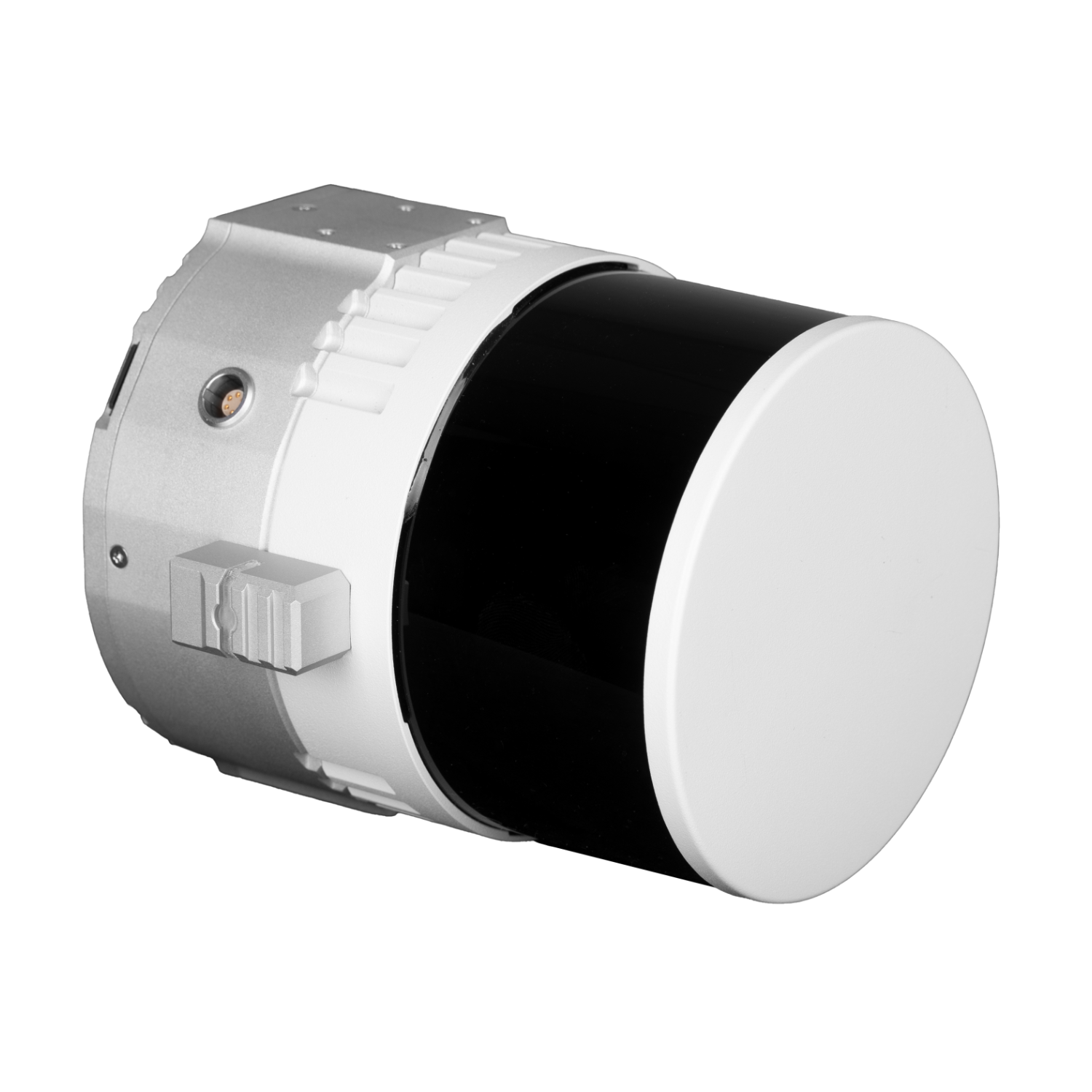

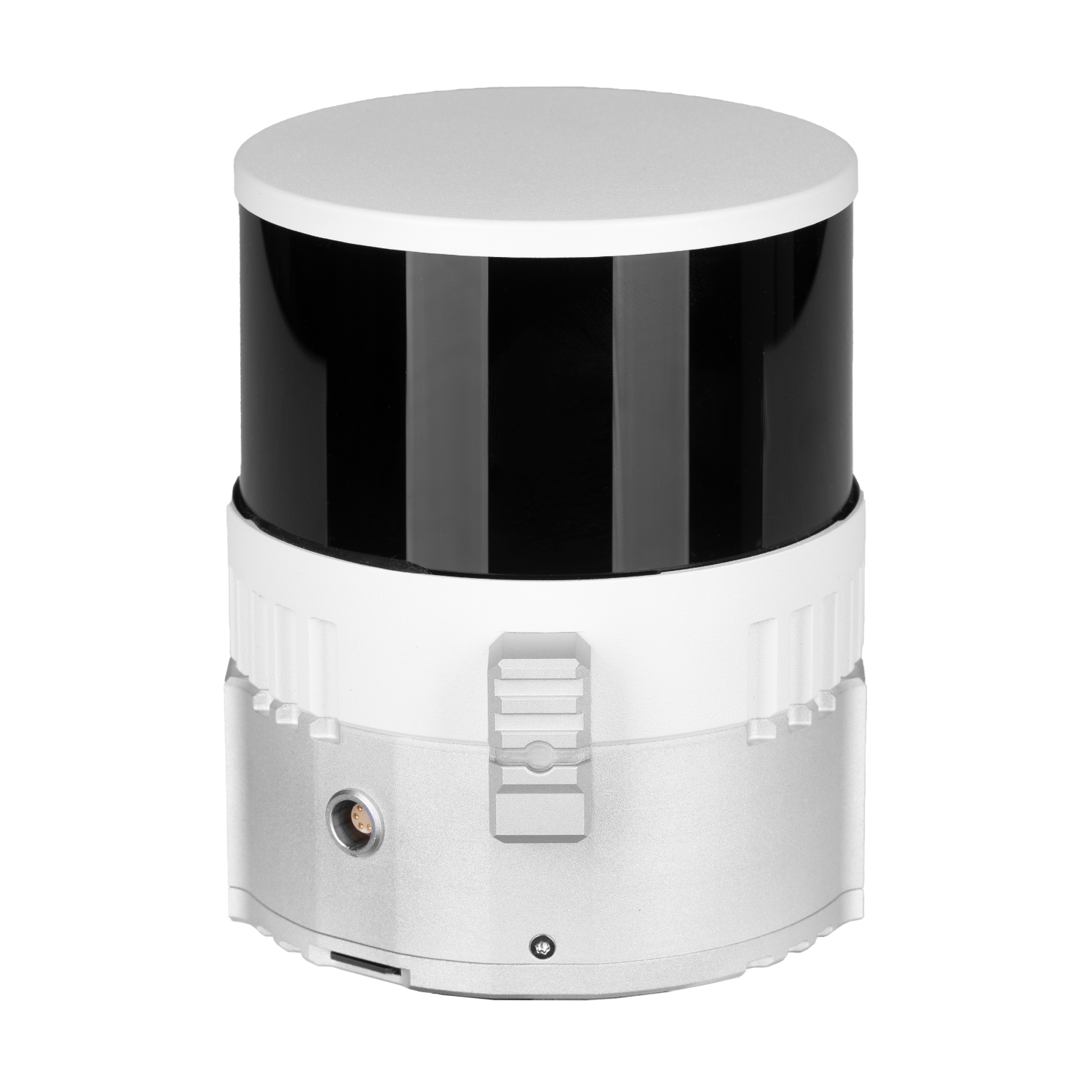

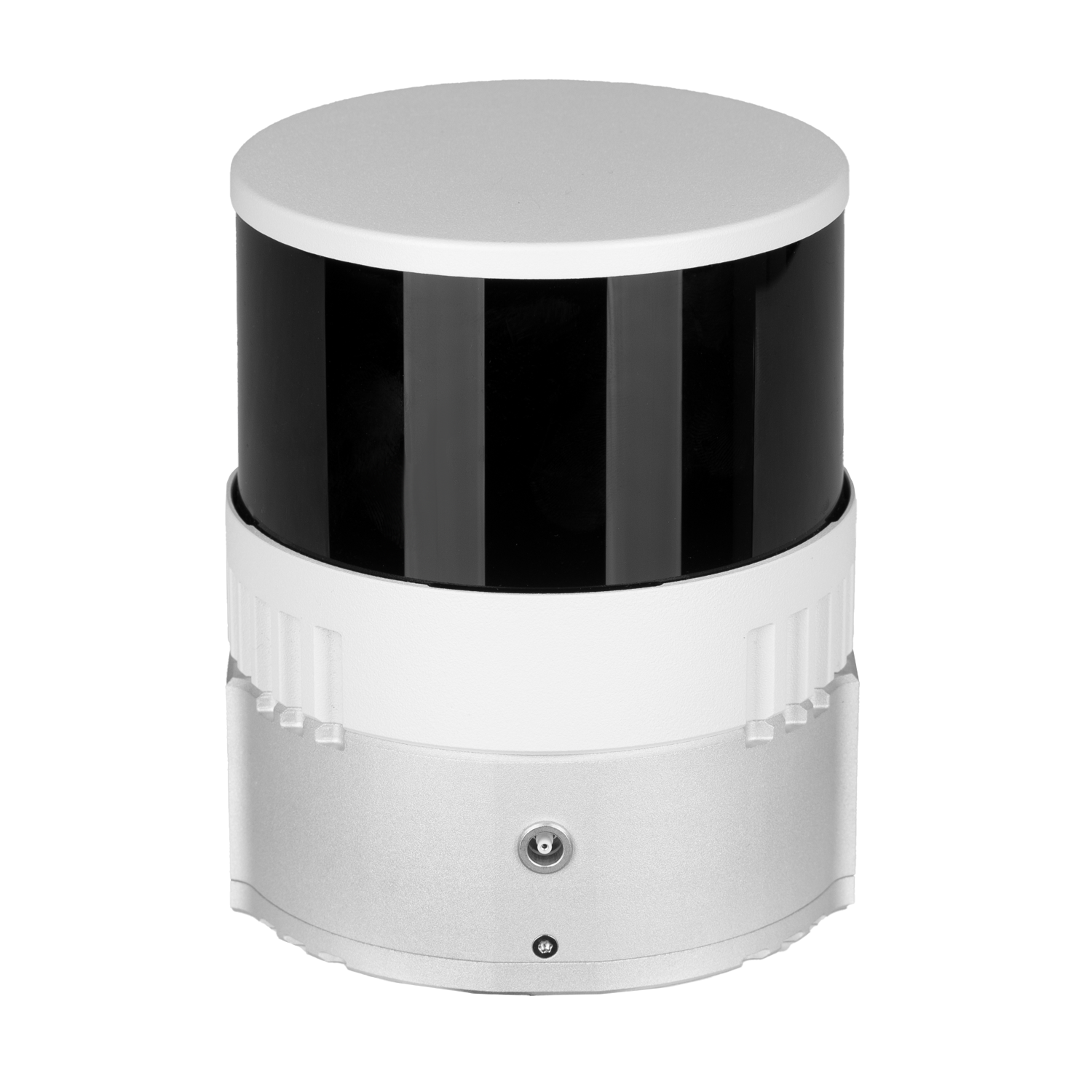

Лазерный сканер TOPODRONE 200+

Зачем нужен лазерный сканер?

Лазерный сканер TOPODRONE является универсальным решением для съемки площадных или линейных участков при воздушном и мобильном сканировании для создания детальных трехмерных моделей объектов и территорий. Они позволяют получить информацию о форме, размере, высоте и структуре объектов. Лазерные сканеры применяются для 3D моделирования, создания топографических карт и планов местности с высокой точностью и детализацией.

Обширные сферы применения

• Исследование и мониторинг состояния зданий, сооружений и инфраструктуры.
• Определение объемов земляных работ и оценка стоимости строительства.
• Проектирование и планирование развития территорий, включая строительство новых объектов и инфраструктуры.
• Изучение и анализ природных ресурсов, таких как леса, водные объекты и сельскохозяйственные угодья.
• Контроль и мониторинг изменений в окружающей среде, вызванных деятельностью человека или природными процессами, а также в лесном хозяйстве для выполнения таксации лесов.

Является средством измерения

Наши лазерные сканеры внесены в реестр средств измерений Аршин приказом Росстандарта №2294 от 01.11.2023 и применяются как средство измерения. Во вкладке «Документы» вы можете скачать описание типа и методику поверки.

Российское производство

Проектирование устройства, изготовление печатных плат и разработка программного обеспечения осуществляются в России. Производство сканеров является мелкосерийным и заводским.

Компактность и малый вес

Главным параметром при проектировании устройств для нас всегда является компактность готово изделия и небольшой вес, что крайне положительно сказывается на времени полёта дрона при лазерном сканировании местности.

Высокая точность

В 2023 году мы перешли с сенсоров Velodyne на сенсоры Hesai, что позволило уменьшить толщину облака точек в 2-2,5 раза, повысило точность и качество выходных материалов. Рабочая дальность у модели TOPODRONE 200+ составляет 200 м.

Высокая производительность

Лазерный сканер TOPODRONE 200+ способен выполнять до 200 га съёмки за 35 минут полёта дрона DJI Matrice 350 RTK при рабочей высоте полёта 120 м и углу обзора 106 градусов, перекрытие пролётов составляет 30%.

Встроенная инерциальная система

Внутри лидара используется современная и высокоточная инерциальная система с частотой работы 200 Гц и точность 0,07/0,01 градуса по Heading/Pitch(Roll), IMU интегрирована с ГНСС модулем

Универсальность: 3 в 1

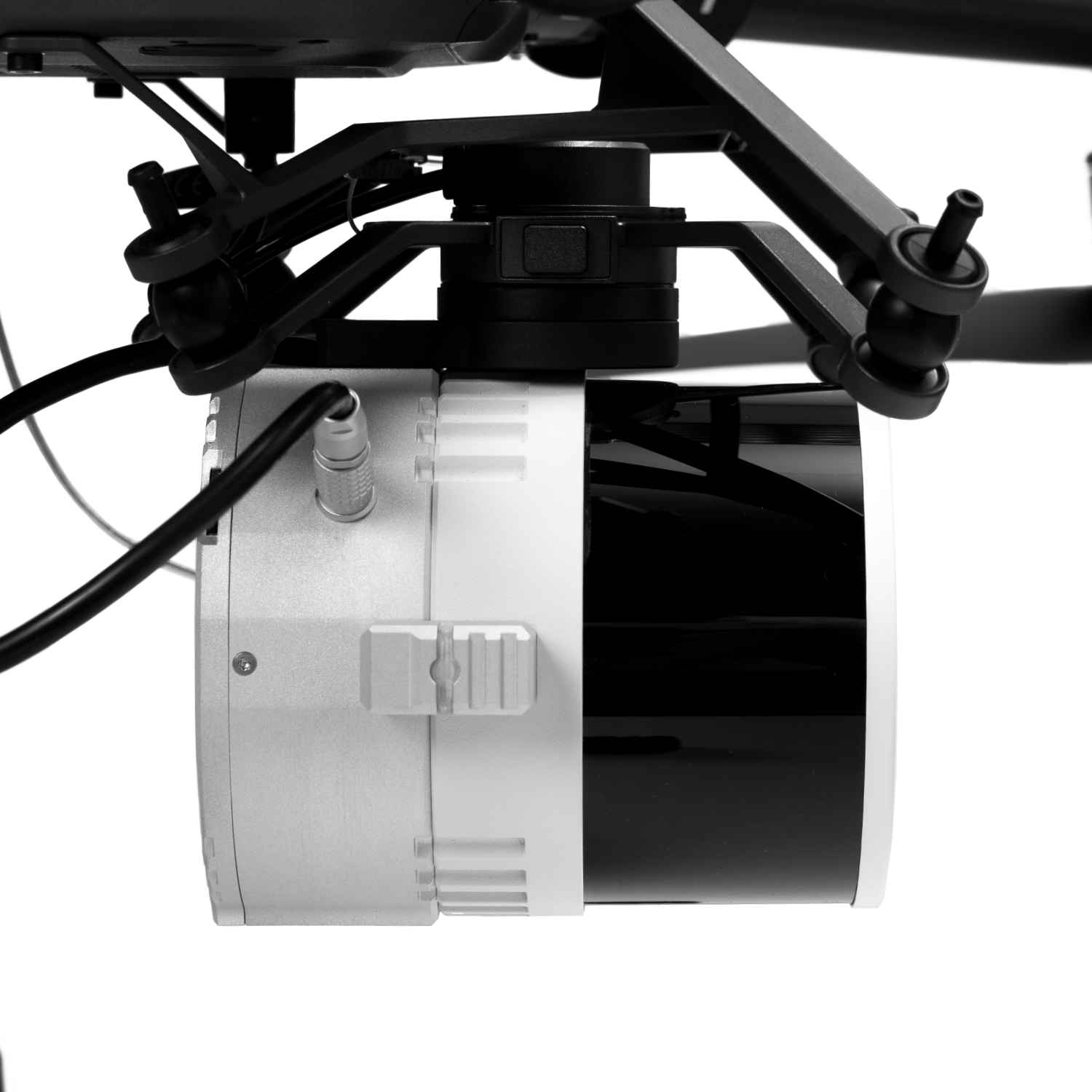

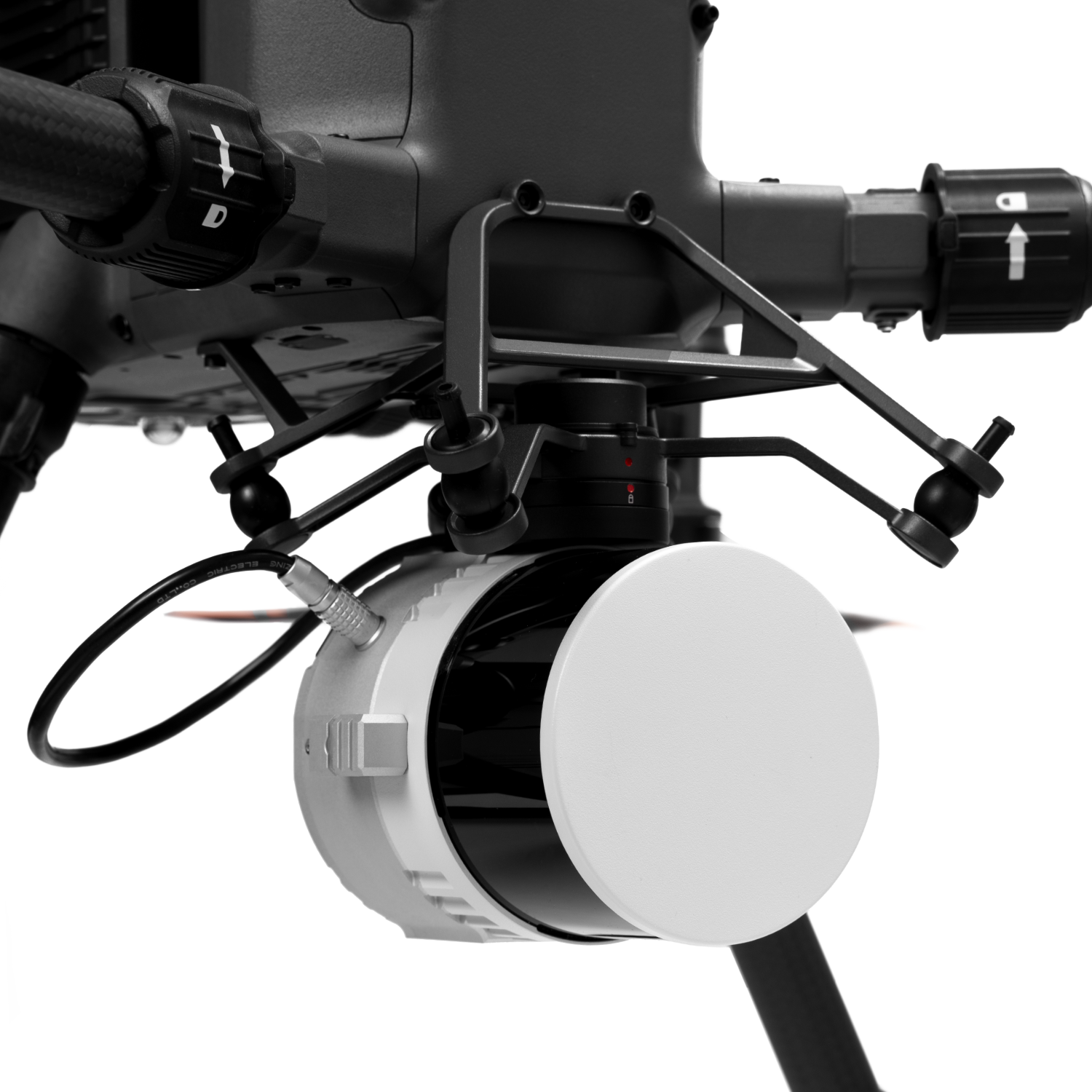

Лазерный сканер поддерживает разные варианты установки: на дрон, рюкзак и автомобиль, имеет быстросъемные крепления, в том числе для мгновенной установки на DJI Matrice 350/300 RTK с помощью оригинального адаптера DJI Skyport, которые позволяют перейти от одного вида съемки к другому за несколько минут.

Собственное программное обеспечение

Мы самостоятельно разрабатываем ПО TOPODRONE Post Processing позволяет осуществлять расчет траектории движения лидара, работать в местных системах координат, генерировать облако точек, рассчитывать калибровочные углы, фильтровать полученное облако.

Сравнение модельного ряда

Лазерный сканер TOPODRONE 100+ имеет в 2 раза больше лучей по сравнению с TOPODRONE 100, в 2 раза большее количество отражений и, соответственно, плотность облака. Лидар TOPODRONE 200+ может получать 3 отражения, а не 2, как модели 100 и 100+, а также легче на 280 г и снимает на высоте в 2 раза больше - 120-150 м, тогда как рекомендуемая высота сканирования младших моделей - 70 м.

	TOPODRONE 200+	TOPODRONE 100+	TOPODRONE 100
Вес собранного изделия	720 г	1000 г	1000 г
Максимальная длина луча	300 м	120 м	120 м
Рекомендуемая высота полёта БВС	120 м	100 м	70 м
Рекомендуемая длина луча для мобильного сканирования	70 м	70 м	70 м
Количество лучей	32	32	16
Частота сканирования - 1 отражение	640 000	640 000	320 000
Частота сканирования - 2 отражения	1 280 000	1 280 000	640 000
Частота сканирования - 3 отражения	1 920 000	-	-

Бессрочная гарантия и оперативная техническая поддержка

Каждый сканер передаётся вместе с инструкцией по эксплуатации, а почти 100% всех пользователей проходят 4-х дневное очное обучение по эксплуатации сканера и обработке данных с практикой в полях и выдачей удостоверения о повышении квалификации. Гарантийный срок составляет 12 месяцев на устройство и все внутренние компоненты, а на материнскую плату, которая производится нами в России – гарантия бессрочная. Техническая поддержка оказывается по любым вопросам, связанным с оборудованием и обработкой полученных данных по электронной почте, телефону и в мессенджерах.

Комплектация

Лазерный сканер TOPODRONE 200+

• 1 * Лазерный сканер TOPODRONE 200+
• 1 * Крепление на дрон
• 1 * Антенный кабель
• 1 * ГНСС антенна
• 1 * Флеш карта
• 1 * Комплект кабелей
• 1 * Транспортировочный кейс

Квадрокоптер DJI Matrice 350 RTK

• 1 * Квадрокоптер Matrice 350 RTK
• 1 * Пульт DJI RC Plus
• 1 * Аккумулятор Intelligent Battery WB37
• 1 * Транспортировочный кейс
• 2 * Посадочное шасси
• 1 * Пропеллеры (пара)
• 1 * Винты и инструменты (комплект)
• 1 * Груша для продувки
• 4 * Запасной демпфер
• 1 * Резиновая крышка порта (комплект)

ОБЩИЕ ХАРАКТЕРИСТИКИ ДРОНА

Страна производства - Китай

Год выпуска - 2024

Гарантия - 12 месяцев

БВС

Класс защиты дрона - IP55

Максимальное время полета указанное производителем - 55 минут

Взлетный вес - 9,2 кг

Масимальный вес полезной нагрузки - 2,7 кг

Максимальная скорость ветра - 12 м/с

Взлет - Вертикальный

Посадка - Вертикальная
